產 品 簡 介

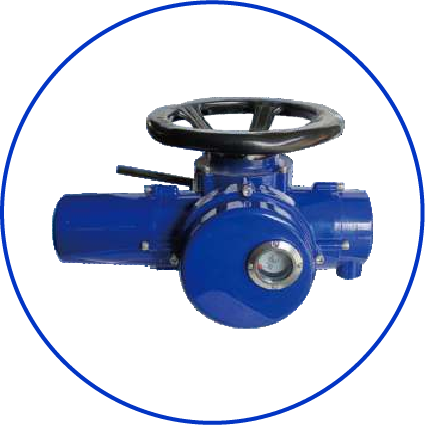

新一代智能型 RD系列電動執行機構，可以通過一個獨立的設定器對其進行非侵入性的快速設定、檢查及查詢。

執行機構采用圖形點陣式液晶顯示器，特為中國地區設置中文界面，以中文、數字、圖形等形式

顯示執行機構的轉矩、閥門位置、限位設定等工作狀態和報警，如圖所示。

該執行機構具有自動保護功能和隔爆功能。

即使在危險區域也無需打開正在工作的執行機構電氣箱蓋就可進行調節、參數檢查、故障診斷。

采用現場總線通訊卡，可以構成全分布式計算機協同工作系統,實現遠程數據采集、遠程通訊和遠程診斷與維護。

由于它的先進性、可靠性和操作方便等特點，受到廣大用戶的歡迎，在石油、電力、冶金、水處理等行業中得到廣泛應用。

技 術 參 數

標 準 開 關 型

工作電源：380VAC/220VAC

開關量輸入信號：24VDC/100ms

開關量輸出信號：K1~K6/5A@250VAC/5A@30VDC

模擬輸出信號：4~20mA/≤750Ω

環境溫度：-20℃~60℃（可定制-40℃~90℃）

調節次數：320次/h

防護等級：IP67（可選IP68）

防爆等級：ExdⅡBT4

智 能 調 節 型

工作電源：380VAC/220VAC

開關量輸入信號：24VDC/100ms

開關量輸出信號：K1~K6/5A@250VAC/5A@30VDC

模擬輸入信號：4~20mA/≤250Ω

模擬輸出信號：4~20mA/≤750Ω

環境溫度：-20℃~60℃（可定制-40℃~90℃）

調節次數：600次/h

防護等級：IP67（可選IP68）

防爆等級：ExdⅡBT4

基本誤差：1~2%

重復性誤差：≤1%

死區：0.1%~9.9%可調

安 裝 & 拆 卸 注 意 事 項

一、安裝形式

● 推薦安裝形式：電機處于水平狀態，電氣箱蓋處于水平或垂直向上狀態。有利于潤滑、調試、維護和手動操作。

二、安裝時

● 應保證維修檢查人員拆卸各部件所需的空間。

● 安裝與閥門連接的牙嵌軸向間隙不少于1~2mm。

● 與閥門連接的螺栓不得低于8.8級。

● 當用于明桿閥門時，應檢查閥桿伸出量與閥桿護套的長度是否相符。

三、拆卸時

● 當需要拆卸時，應先將手動手輪旋轉數圈，在閥門稍開狀態下進行。

● 安裝、拆卸、調試時不可損傷密封面、密封件和防爆型電裝的防爆面，并應在隔爆面上涂防銹油，電氣罩蓋應蓋嚴緊固，以防雨水或潮氣進入。

四、維護與保養

● 視窗不得與硬物碰撞。

● 本電動裝置為短時工作制，持續工作時間不得超過銘牌標定時間。

● 閥門不經常使用時，應定期檢查保養并操作運行，建議每月至少一次，運行時間不超過10分鐘。

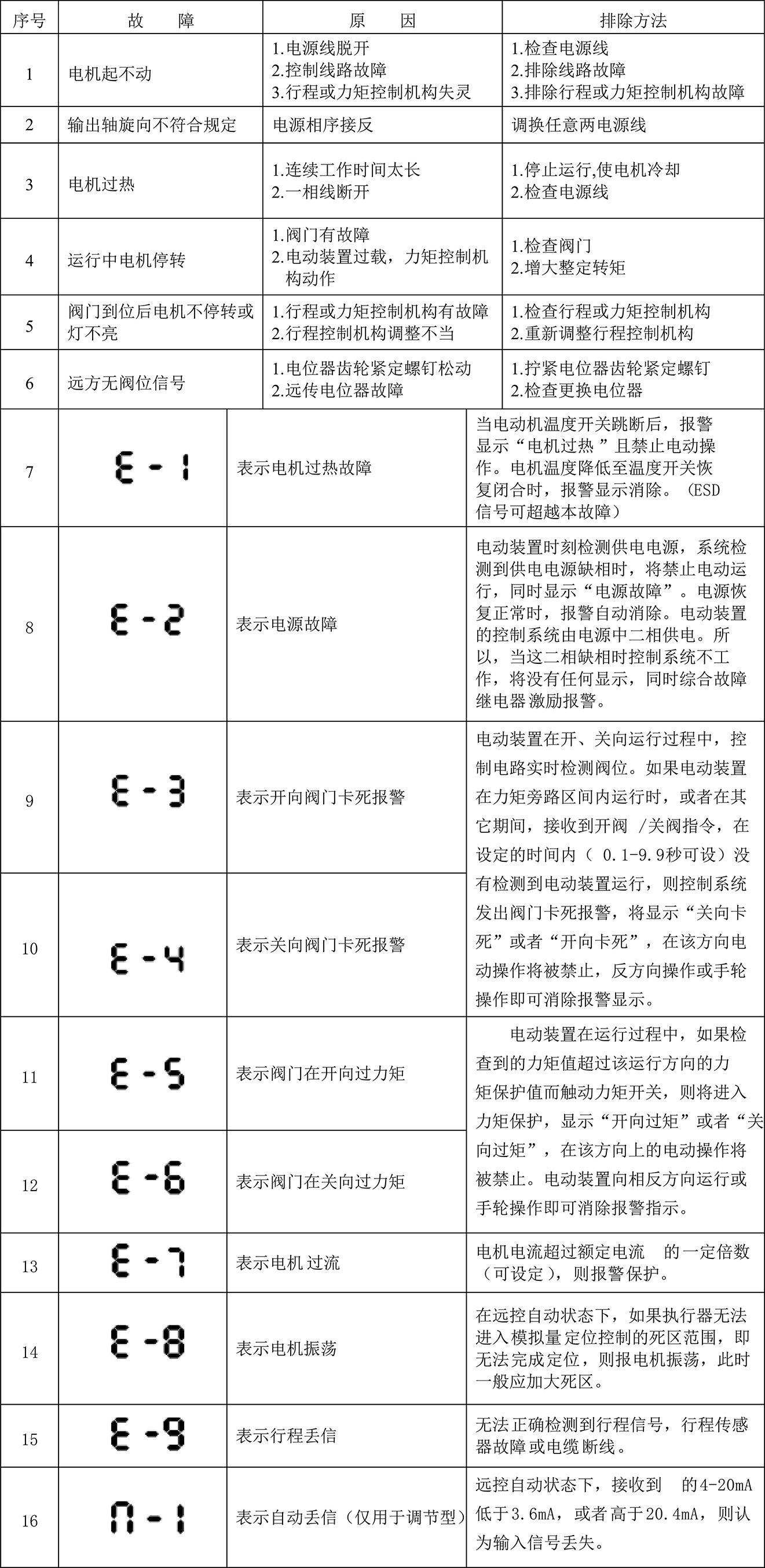

故 障 及 排 除 方 法
